PIN22 脚信号需提前打开 10us 后再调节 PIN2 和 PIN3 脚信号；脉宽调节完毕后
需延时于 PIN2 和 PIN3 脚信号 10us 后再关闭 PIN22 脚信号（如图 14 所示）。
所有的指令设计都以鉴定字节 0xA5 开始。
在使用脉冲宽度控制功能之前需把 PIN19 置低。
2 脉冲宽度控制指令编码
指令
表 10 E-M7 系列激光器脉宽控制指令编码
指令编码
描述
设置脉冲宽度
0x01
设置脉冲宽度（ns）
注 1：激光器完成脉宽的初始化所需时间小于 50ms。
注 2：如果指令编码发送 3 位 0x01 指令，将不会被激光器所接受。
3 脉冲宽度控制时序
下图为举例说明设置脉宽为
200ns 的采样时序图，指令 0x01 字节的顺序如下：
举例: 0XA5→0X01→0x00→0XC8
0XA5：代表激活脉宽控制指令
0X01：代表设定脉冲宽度指令
0x00 和 0xC8：代表设置脉冲宽度为 200ns。
T1
T2

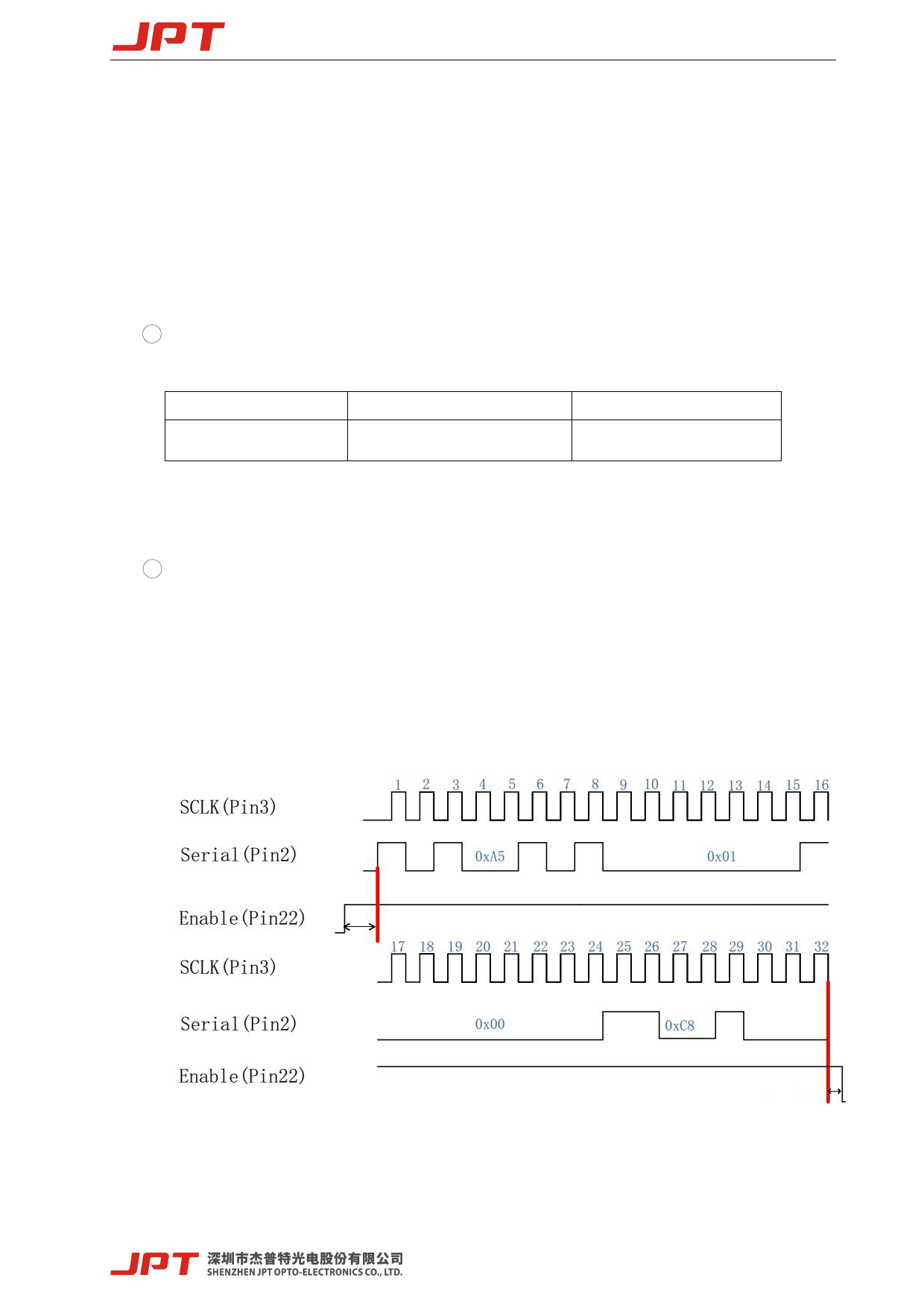

图 14 脉宽为 200ns 控制时序举例图
T1：时长 10us，脉宽调节使能信号需提前打开 10us 后再调节串行输入和串行时钟信号。
T2：时长 10us，脉宽调节完毕后需延时 10us 后再关闭脉宽调节使能信号。
