YDFLP-E-20&30&60-M7 使用说明书
激光器功率控制方式是通过设置 DB25 接口的 PIN1~8 的 TTL 信号组合，来调节
泵浦激光二极管的电流。通过 PIN1~8 针脚可以设置组合 0~255 范围内的编码，对应
于 0%~100%的功率输出（实际光学功率输出可能并非与这些设置成线性关系）。
具体设置可参考表 8 中示例：

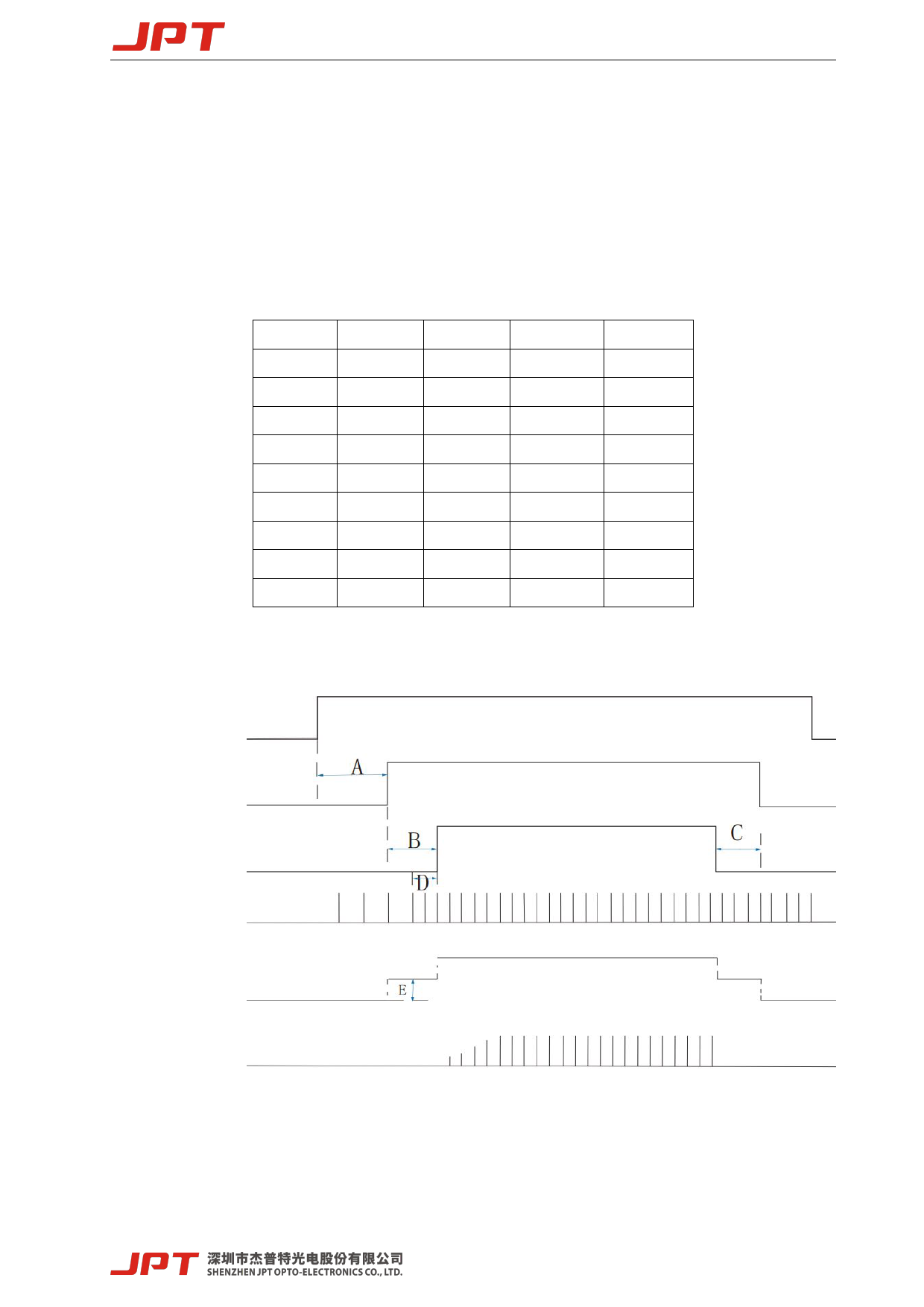

表 8 E-M7 系列激光器功率设置举例
PIN 1
PIN 2
PIN 3
PIN 4
PIN 5
PIN 6
PIN 7
PIN 8
电流
设置 1
0
0
0
0
0
0
0
1
~50 %
设置 2
0
0
0
0
0
0
1
1
~75 %
设置 3
0
0
0
0
0
1
1
1
~87.5 %
设置 4
0
0
0
0
1
1
1
1
~93.75 %
2) DB25 控制开光时序
供电电压 24V
PIN18 MO
PIN19 PA
PIN20 频率
泵浦电流
激光输出
图 13 DB25 控制开光时序图
A（系统初始化时间）: 激光器供电 12 秒后才可接收输入信号。
B（MO 与 PA 信号延时）: ≥4ms。
14
