YDFLP-E-20&30&60-M7 使用说明书
2．激光器接口定义
2.1 电源线安装
1) YDFLP-E-20&30-M7-S-R 电源线安装

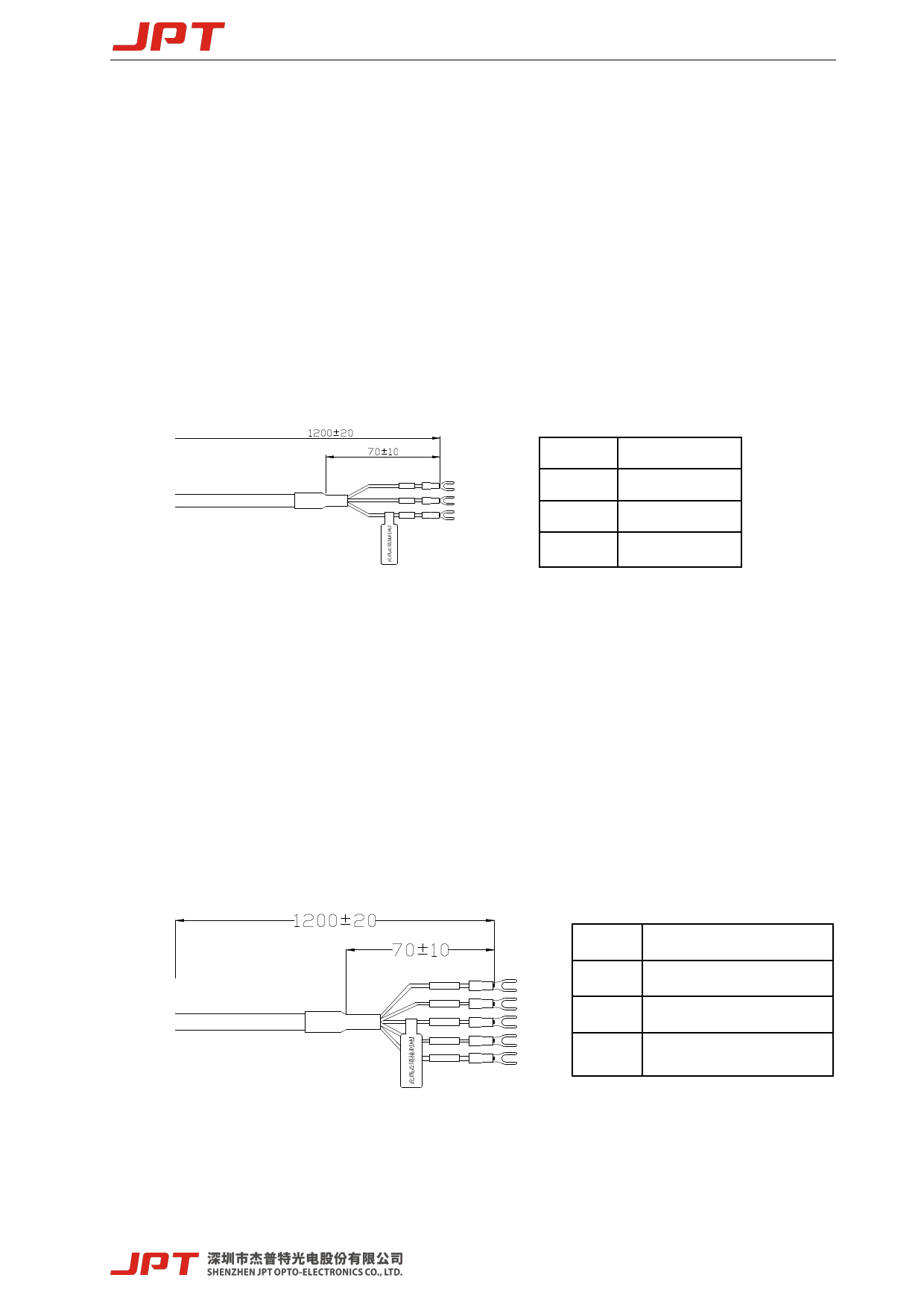

激光器所标配的电源线长度约为 1250mm，连接时请按照图 10-1 所示的定义安装
至 24V 直流电源上，并确保直流电源能提供足够的输出功率。安装时请注意电源线的
极性，错误连接供电电源将可能导致激光器故障而无法正常工作！
24V+
棕 色 (24V+)
24V-
蓝 色 (24V-)
PE
黄绿(PE)
正面
引脚
PE
﹢
－
描述
机壳接地线
24VDC 正极
24VDC 负极
图 10-1 YDFLP-E-20&30-M7-S-R 供电电源线示意图（单位：mm）
*如用户的控制模块有独立供电需求，请联系杰普特厂商定制。
2) YDFLP-E-60-M7-M-R 电源线安装
激光器所标配的电源线长度约为 1200mm，连接时请按照图 10-2 所示的定义安装
至 24V 直流电源上，并确保直流电源能提供足够的输出功率。安装时请注意电源线的
极性，错误连接供电电源将可能导致激光器故障而无法正常工作！
24V Main-
24V Control-
PE
24V Control+
24V Main+
Main+ 24VDC 正极，激光泵浦供电
1
.
5
mm2黑
色
(
Main-
24V Main-
)
24VDC 负极，激光泵浦供电
0.5mm2黑 (24V Control-)
Control+ 24VDC 正极，控制电路供电
0.5mm2黄 绿 (PE)
0.5mm2红 (24CVoCnontrtorol-l+) 24VDC 负极，控制电路供电
1.5mm2红 色 (24V Main+)
图 10-2 YDFLP-E-60-M7-M-R 供电电源线示意图（单位：mm）
*如不需要独立供电功能可将 Control+与 Mian+并联接入 24VDC 正极、Control-与 Mian-并联接入
11
