LMC2015-LMCV4-FIBER-M 使用手册
2.1.5 CON4：DB15 电源/扩展轴/IO 插座

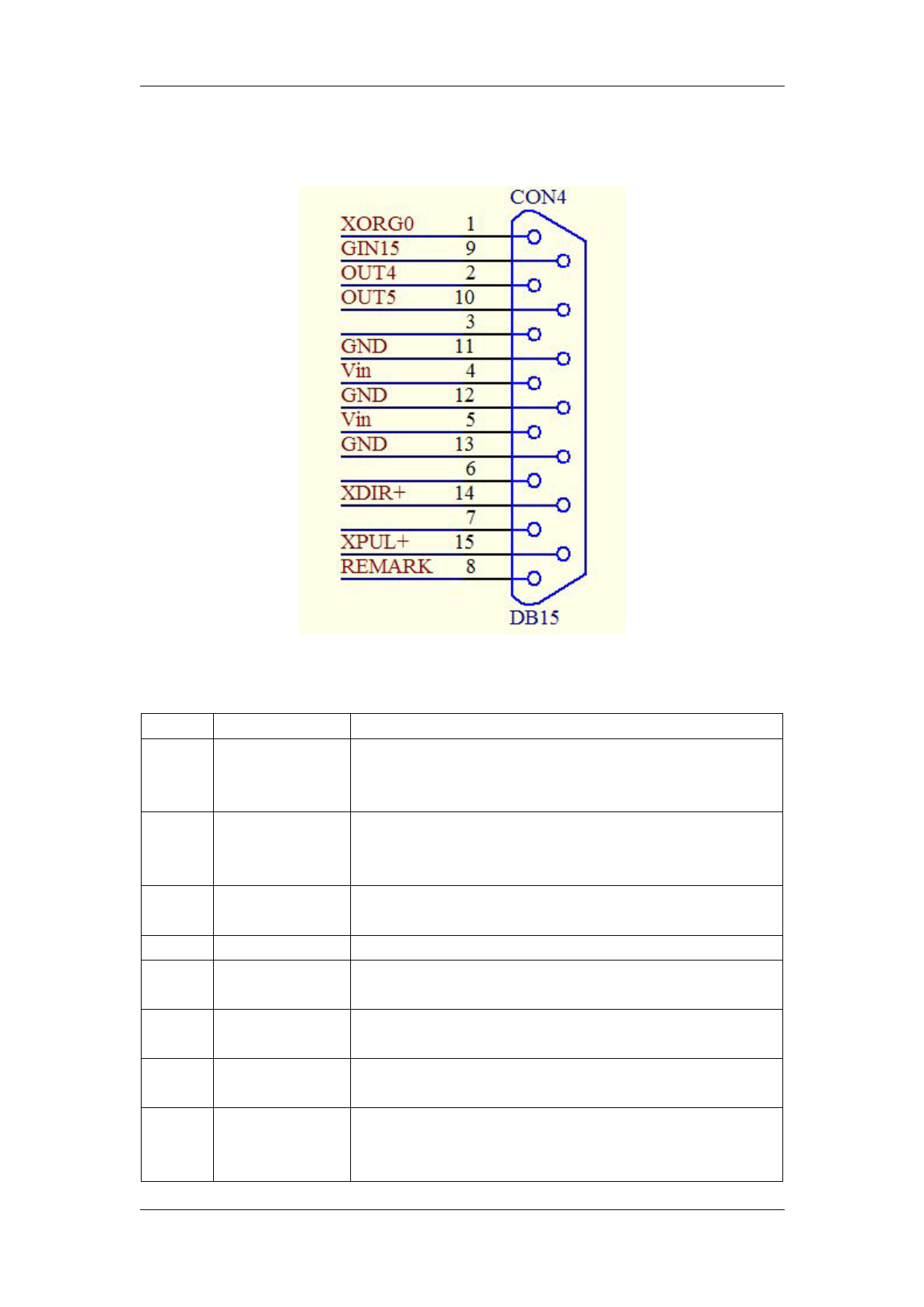

图 2- 4 CON4 插座管脚定义示意图
管脚号
信号名称
1
XORG0
9
GIN15
2，10 OUT4，OUT5
4，5 Vin
11，12，
GND
13
14
XDIR+
15
XPUL+
8
ReMark
说明
扩展轴 X 原点信号。与控制卡的地 （12，13 脚）组成回路。
使用此信号时，将此信号与地分别连接至开关的两端即可。
本信号为输入信号。
通用输入口 GIN15 信号。与控制卡的地 （11，12，13 脚）
组成回路。 使用此信号时，将此信号与地分别连接至开关
的两端即可。本信号为输入信号。
通用输出口信号 OUT4，OUT5。以 GND 信号作为参考地。
5V 输入电源的正极性端。本信号为输入信号。
5V 输入电源的负极性端（地信号），即控制卡的地信号。
本信号为输入信号。
扩展轴 X 的方向信号。本信号为 TTL 输出信号。共阳输出，
使用 VCC 与 XDIR+ 信号， VCC 为阳极信号。
扩展轴 X 的脉冲信号，本信号为 TTL 输出信号。共阳输出，
使用 VCC 与 XPUL+ 信号， VCC 为阳极信号。
重复标刻信号。与 Gnd 信号组成回路，将此信号与地分别
连接至开关的两端即可。使用此信号时，控制卡会标刻上次
标刻时保留在缓存中的内容。本信号为输入信号。
