LMC2015-LMCV4-FIBER-M 使用手册

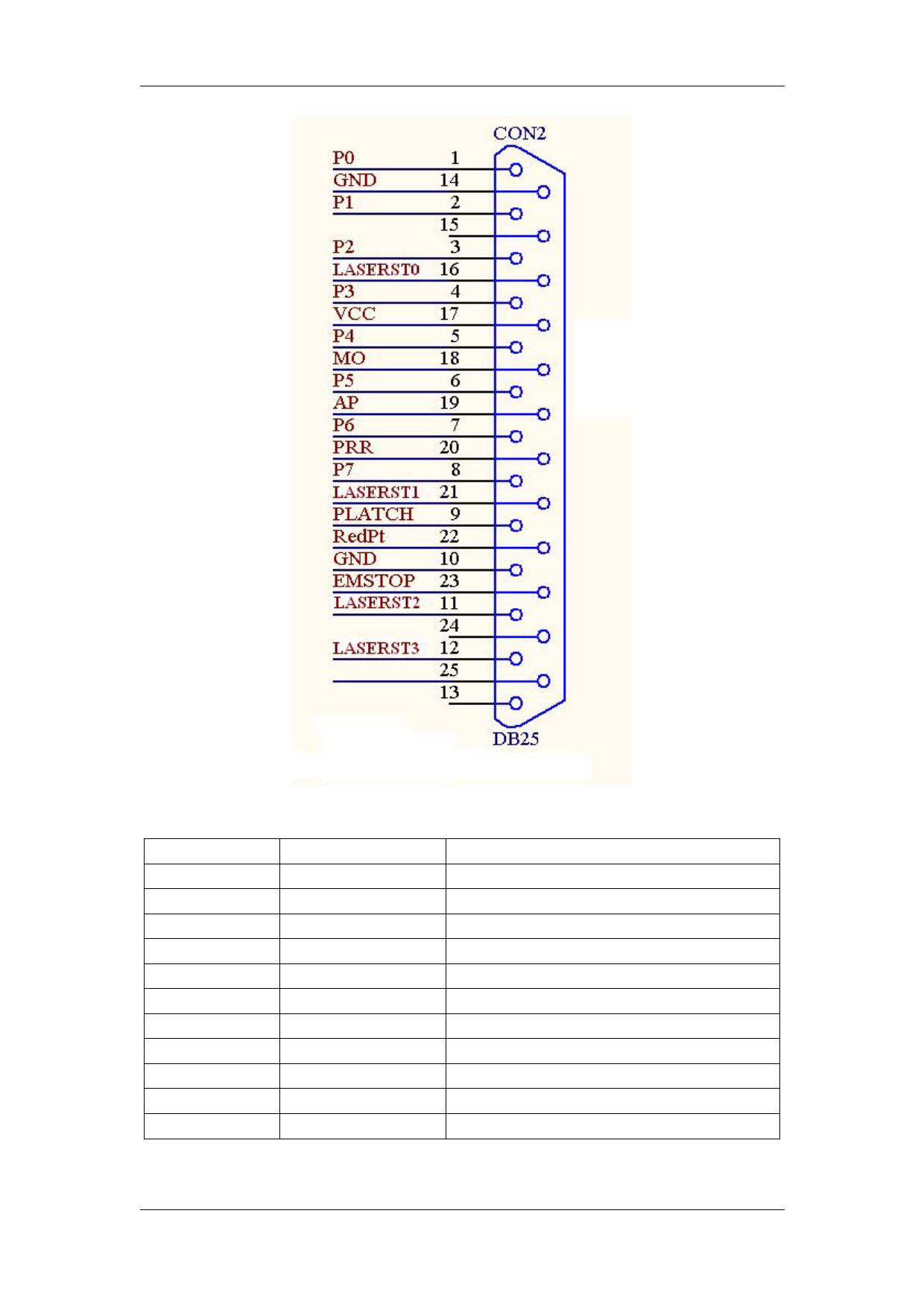

图 2- 2 CON2 插座管脚定义示意图
管脚号
1——8
9
10， 14，
11，12，16，21
17
18
19
20
22
23
13,24,25
信号名称
P0——P7
PLATCH
GND
LASERST0~3
VCC
MO
AP
PRR
RedPt
EMSTOP
说明
激光器功率。TTL 输出。
功率锁存信号。TTL 输出。
控制卡的参考地。
激光器状态输入
控制卡的 5V 电源输出。
主振荡器开关信号。TTL 输出。
功率放大器开关信号。TTL 输出。
重复脉冲频率信号。TTL 输出。
激光器的红光指示信号。TTL 输出。
急停开关信号。TTL 输出。
此脚悬空，不连接。
