LMC2015-LMCV4-FIBER-M 使用手册

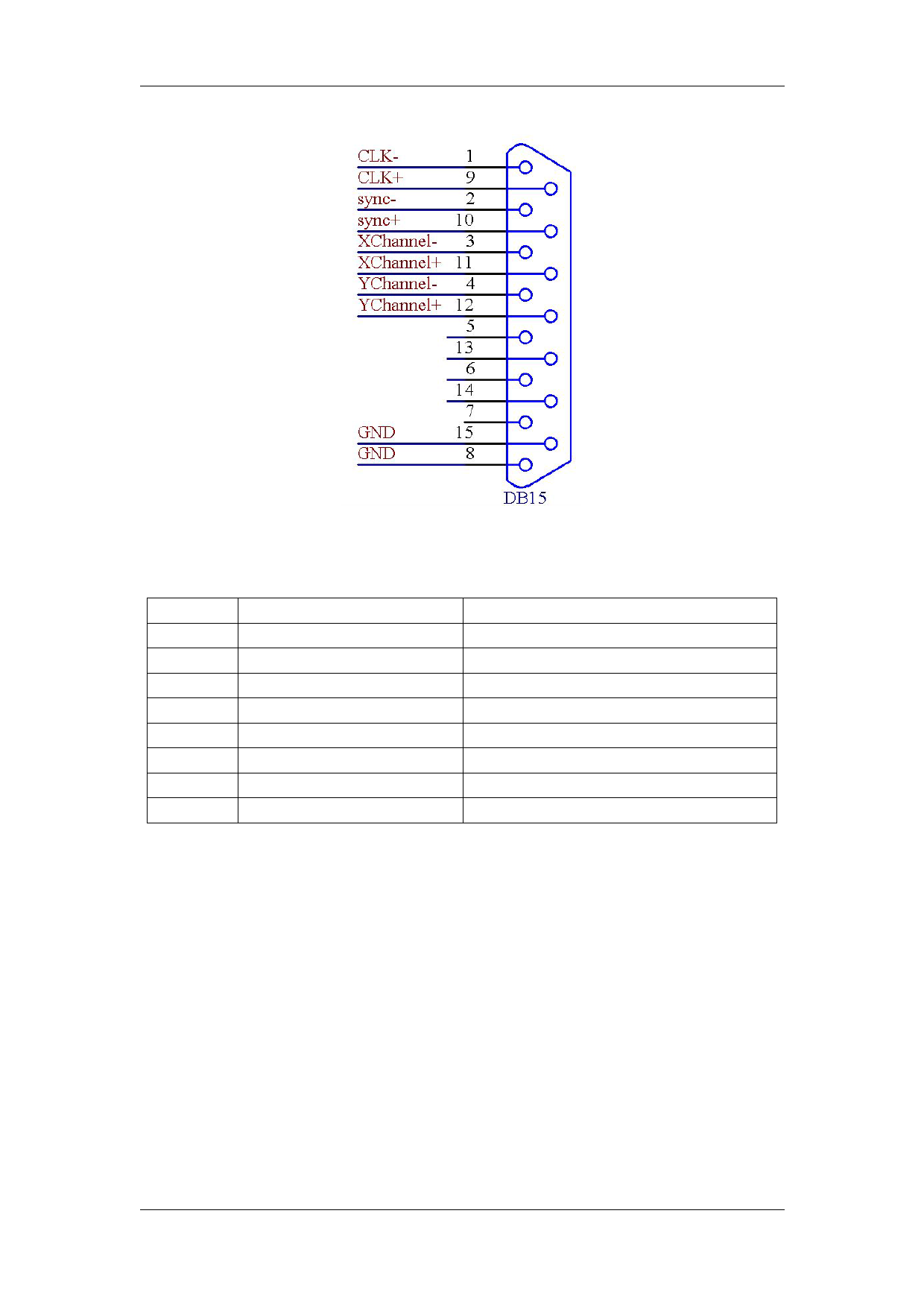

图 2- 1 CON1 插座管脚定义示意图
管脚
1，9
2，10
3，11
4，12
5，13
6，14，
7
8，15
名称
CLK－ / CLK＋
SYNC－ / SYNC＋
X Channel－ / X Channel＋
Y Channel－ / Y Channel＋
NULL
NULL
NULL
GND
说明
时钟信号－ / 时钟信号＋
同步信号－ / 同步信号＋
振镜 X 信号－ / 振镜 X 信号＋
振镜 Y 信号－ /振镜 Y 信号＋
保留
保留
保留
地
数字信号建议采用带屏蔽层的双绞线连接。
2.1.3 CON2 ：DB25 激光控制
CON2 插座与光纤激光器的 25 针插座通过 25 针电缆直接对接。
