LMC2015-LMCV4-FIBER-M 使用手册
2.3 数字输入输出信号的连接
2.3.1 输入信号,XORG0, GIN15, Remark.

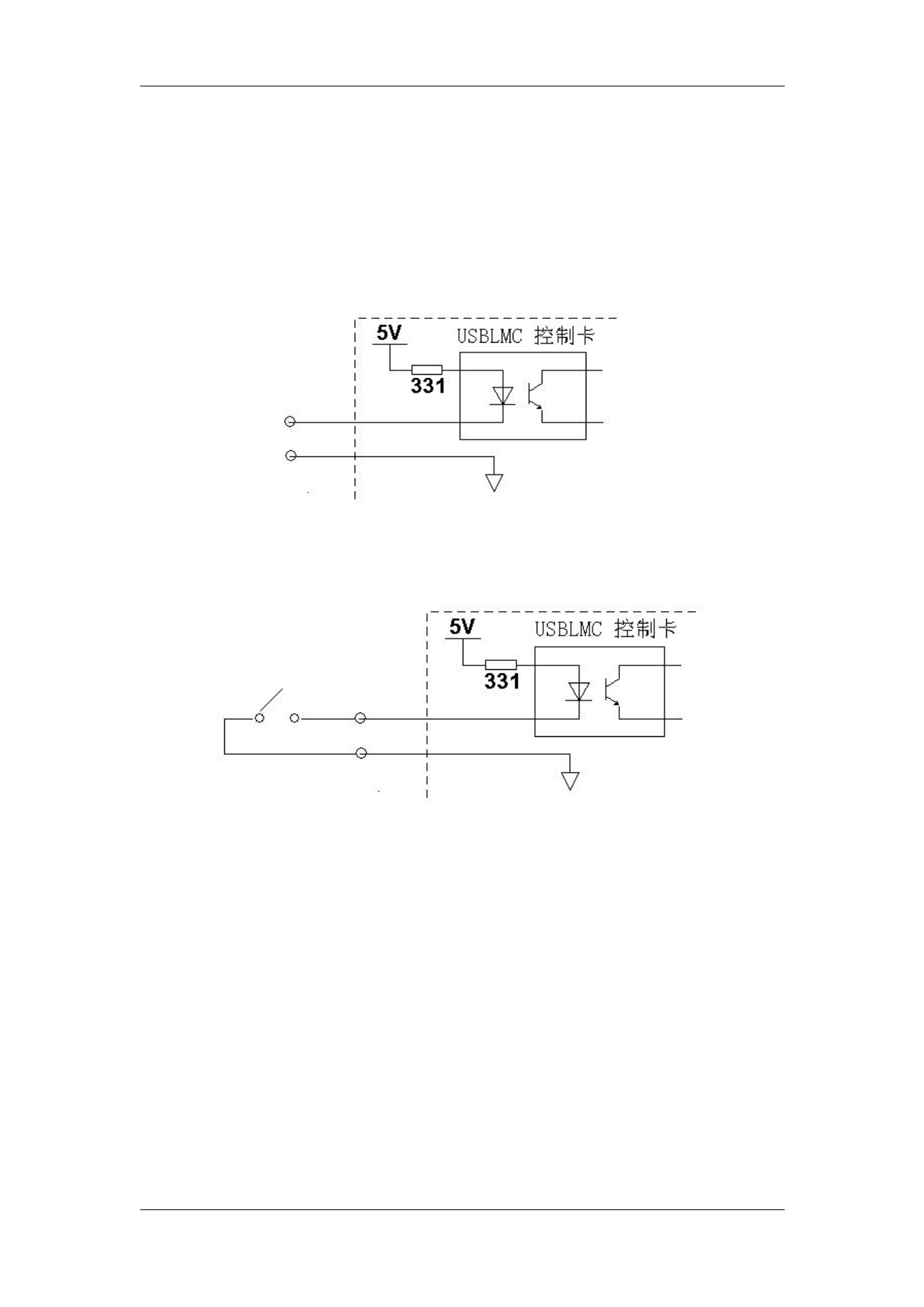

输入信号（In4-XORG0/GIN15/ Reamrk）的接口电路示意图，以及推荐的连接方案如图
2-7，2-8 所示：
图 2-7 通用输入信号（/XORG0/GIN15 /Remark）的接口电路示意图
图 2-8 通用输入信号（/XORG0/GIN15 /Remark）推荐的连接方案
对于这几路输入信号，只需要在外部提供一个常开型的开关即可。该开关的接触电阻要
小于 100 欧姆。
2.3.3 输出信号 Out0——Out7
输出信号 OUT4，OUT5 为 TTL 输出.。
TTL 输出必须避免短路或者接地，否则会损坏板卡。
