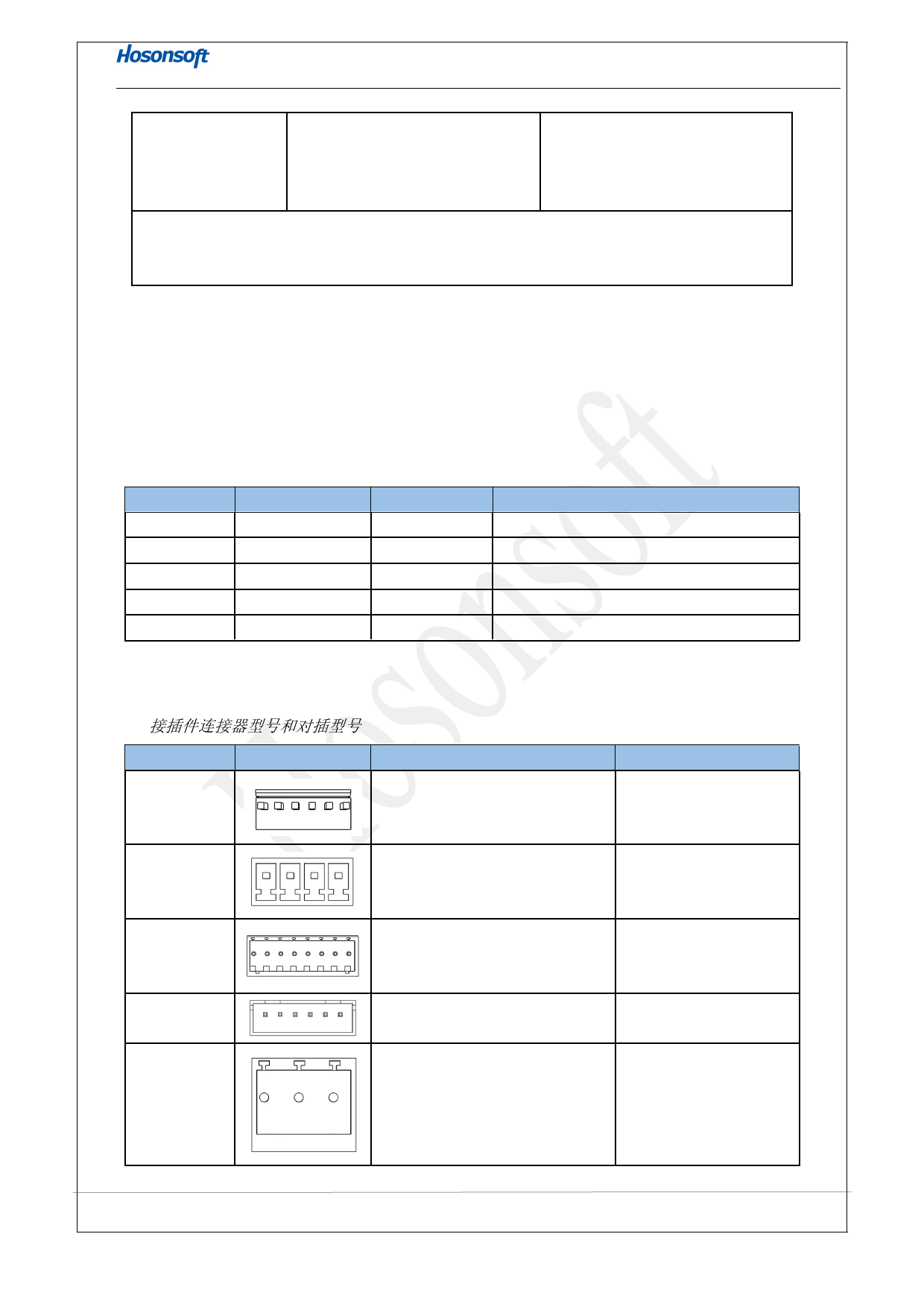

HOSON MAB GLB N10
LED8
步进驱动运行错误灯（常灭） 1. 确认步进电机相线接入是否
正常
2. 确认负载是否堵转
3. 确认步进电机是否缺相
备注：正常时 ERROR、BUSY 熄灭、LINK 常亮，RUN 和 PS_RUN 灯闪烁，busy 灯闪烁时
表示闪喷开启或者打印中，ERROR 灯常亮表示系统故障（可能是超频、电源输入欠压过压、
喷头电源异常等等）。
第五章 安装配件
5.1 安装配件介绍
名称
电源
磁环
滤波器
线材
双绞线
规格型号
xxxx
xxxx
xxxx
xxxx
xxxx
5.2 连接器清单
品牌
明纬
xxxx
xxxx
xxxx
xxxx
说明
输入电源线和伺服电机加磁环
建议添加直流滤波器和交流滤波器
对于长线传输线，建议屏蔽线接地处理
对于 485、电机信号线，建议用双绞线
接插件连接器型号和对插型号
位号
主板插座
主板插座端子
适配端子
J1
VH-6AY 3.96MM 间距/DC250V/7A HX39600-PT(VH)簧片
HX39600-6Y(VH)胶壳
J9-J11
KF2EDGK-3.81-4P 插座
KF2EDGK-3.81-4P 插头
J19-J20
KF12EZV-2.5-8P 直插
KF15/2EDGKD_2.5/2.54
MM 插拔式插头-8P
J12-J13
XH-6A 180 度直插 2.54MM 间距 XH-6Y 公壳
/DC250V/3A
XH2.54 簧片
KF15/2EDGKD_2.5/2.54
J17
KF12EZV-2.5-3P 直插
MM 插拔式插头-3P
