第四章 故障和排除
4.1 指示灯位置示意图

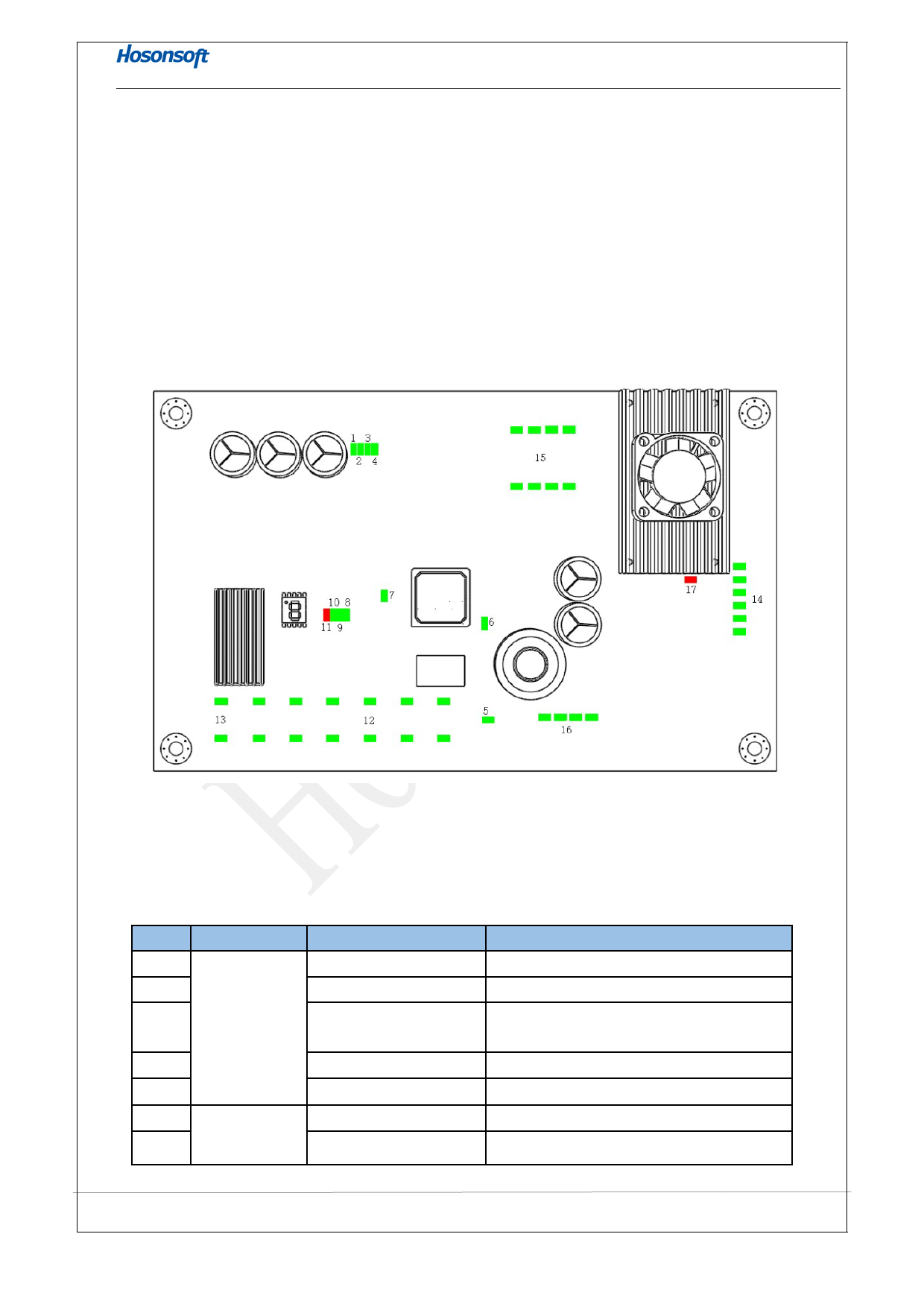

HOSON MAB GLB N10 主板预留了 LED 灯，方便观察系统运行状态，灯的颜色如下图所示，工作时正
常为绿灯，当红灯亮时，表示系统异常。
4.2 指示灯说明
如上图所示,根据灯的序号列出以下表格（下表格中序号里面的数字代表上图中 LED 灯处的数据，
不代表 LED 灯的位号），简述 LED 灯的状态信息：
序号
1
2
3
名称
电源指示灯
位号
LED1
LED2
LED4
4
LED3
5
LED5
6
系统状态指示 LED6
7
灯
LED7
状态信息
42V 系统电源灯（常亮）
24V 功率输出灯（常亮）
M24V 中功率输出灯（常亮）—J16 和 J17
接口供电
5 V 系统电源灯（常亮）
主控芯片电源供电灯（常亮）
程序加载灯(常亮)
FPGA 运行灯（常亮）
