HOSON MAB GLB N10
PLC模块
主板
J27
NC
RA
RB
GND
A
B
GND

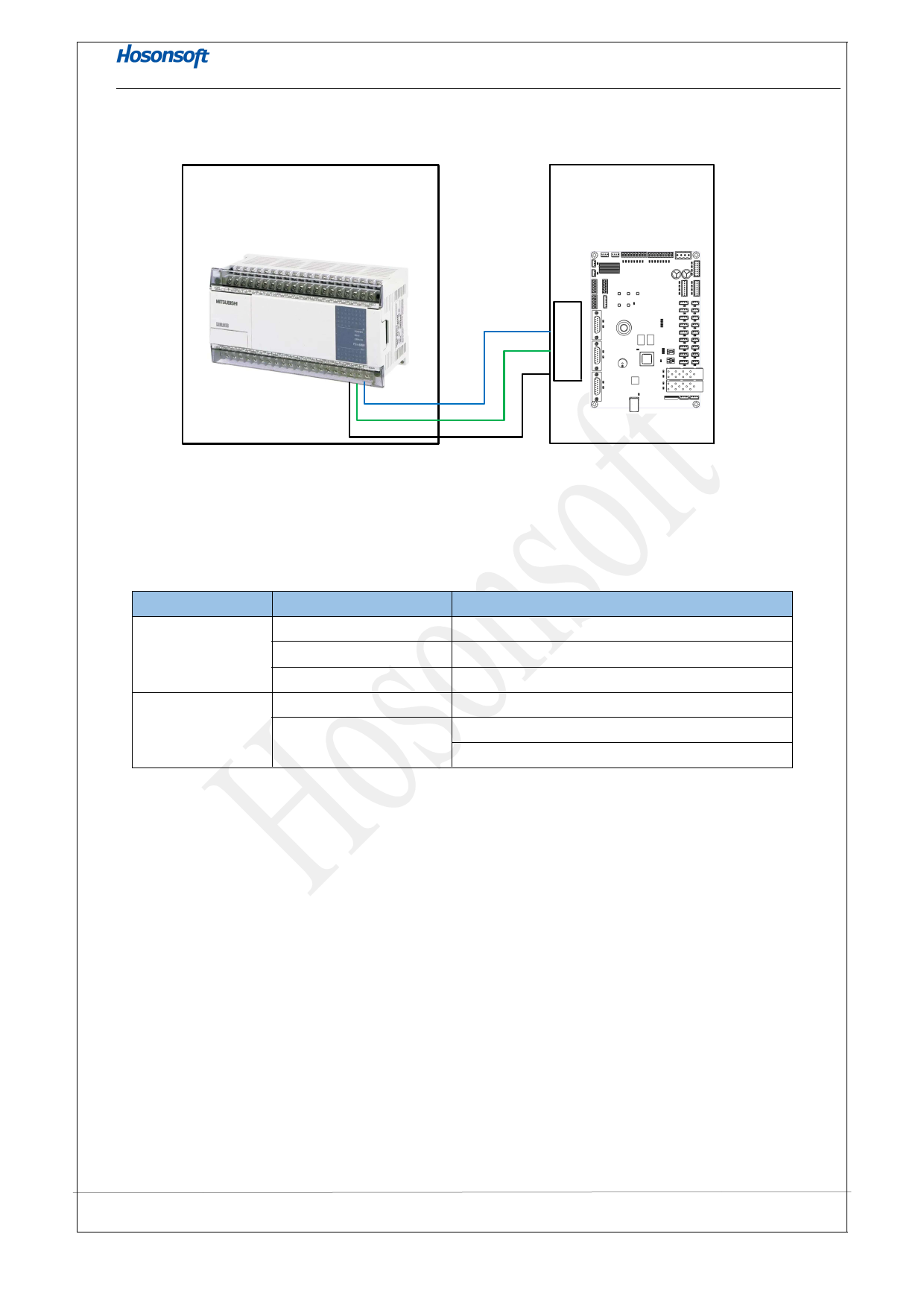

PLC 模块与主板 J37 接口的连接示意图
2.11.5 检测及异常判断
问题现象
通信不成功
通信不稳定
可能原因
线序不对
连线过长
通信协议不匹配
线材未用双绞线
工作环境干扰大
2.12 PC 通信接口
状态排查
更换 A/B/GND 线序
更换带屏蔽的双绞线，并缩短线材的长度
和厂家确认通信协议
更换带屏蔽的双绞线
更换带屏蔽的双绞线，并缩短线材的长度
采用隔离 485 通信芯片
2.12.1 接口描述
HOSON MAB GLB N10 主板通过千兆网网线与电脑直接连接，在板卡连接电脑后，接口绿色和黄色
指示灯会闪烁，表示板卡与电脑打印软件通信成功,其中主板 IP 默认地址为：192.168.127.10。
千兆网卡识别
网卡中有“Gigabit、GBE、10/100/1000M、RTL8196”字符的是千兆网卡，有“Fast Ethernet、
10/100、 FE”等字符是百兆网卡.
