抽墨泵
HOSON MAB GLB N10
J18
主板
GND
P0
P0
P0
P0
P0
P0

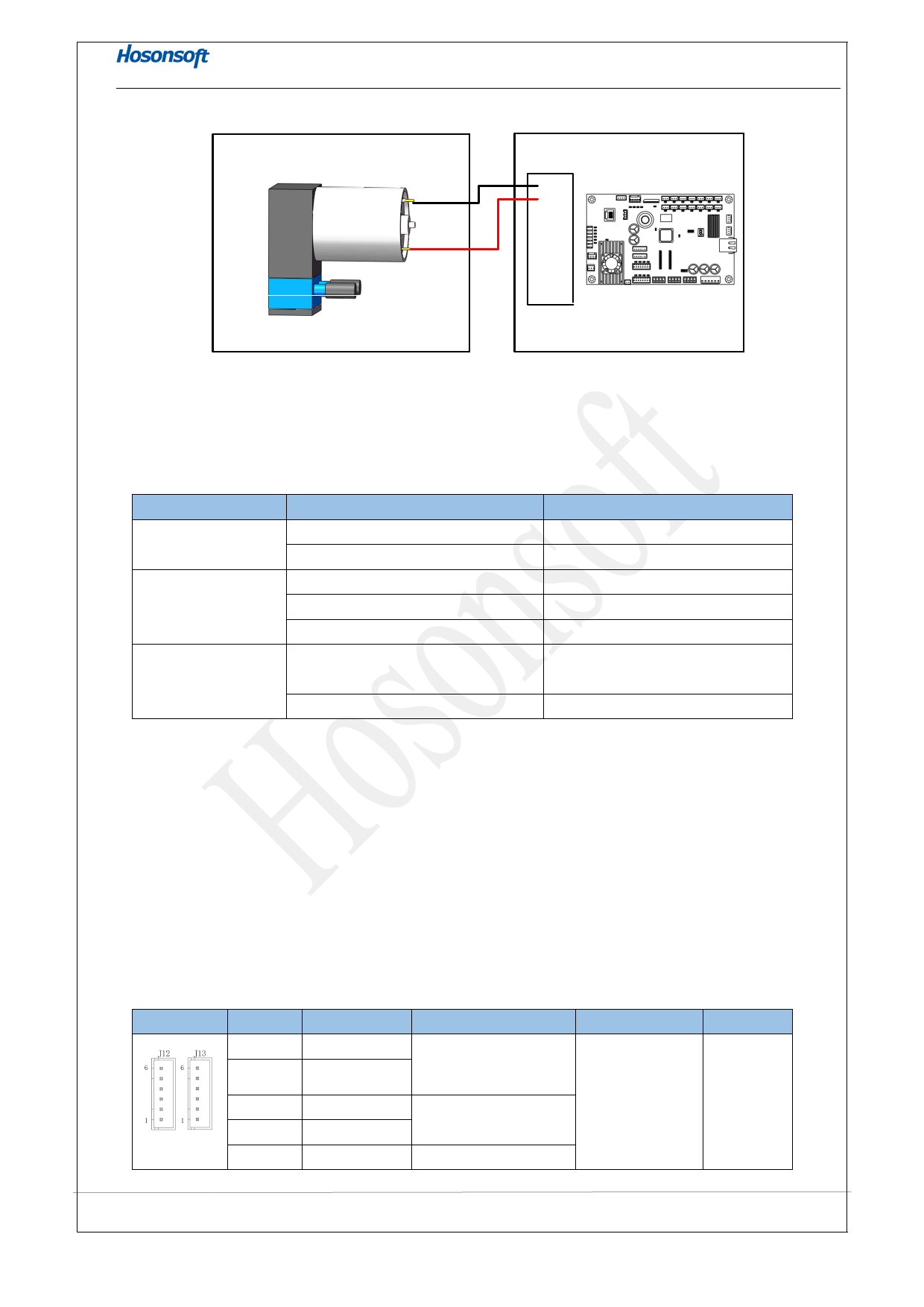

抽墨泵与主板的 24V 功率输出接口的连接示意图
2.9.5 异常判断
问题现象
接口信号灯有状态
变化，负载不工作
接口信号灯无状态
变化，负载不工作
可能原因
负载接线与接口序号不对应
负载功率过大导致输出电压降低
接口功能未配置
接口损坏
24V 功率电源功率不足
接口信号灯闪烁一
负载短路
下，然后熄灭
负载功率过大
状态排查
更换负载连线到接口的序号
更换负载
在软件里面重新配置接口功能
更换主板或者更换接口配置
更换电源
更换负载或者检查负载连线是否
短路
更换负载
2.10 主板磁栅接口输入
2.10.1 接口描述
HOSON MAB GLB N10 主板预留了二组输入电压为 5V 的磁栅 RS422 信号输入接口，接口位号为 J12、
J13。
2.10.2 接口定义
接口
引脚
1
2
3
4
5
信号
B-
B+
A-
A+
GND
专业工业打印解决方案供应商
说明
引脚功能
线材
B 相差分信号输入
A 相差分信号输入
信号地
接收外部磁栅
编码器的位置
信号或者速度
信号
带屏蔽双
绞线材
第 36 页 共 53 页
