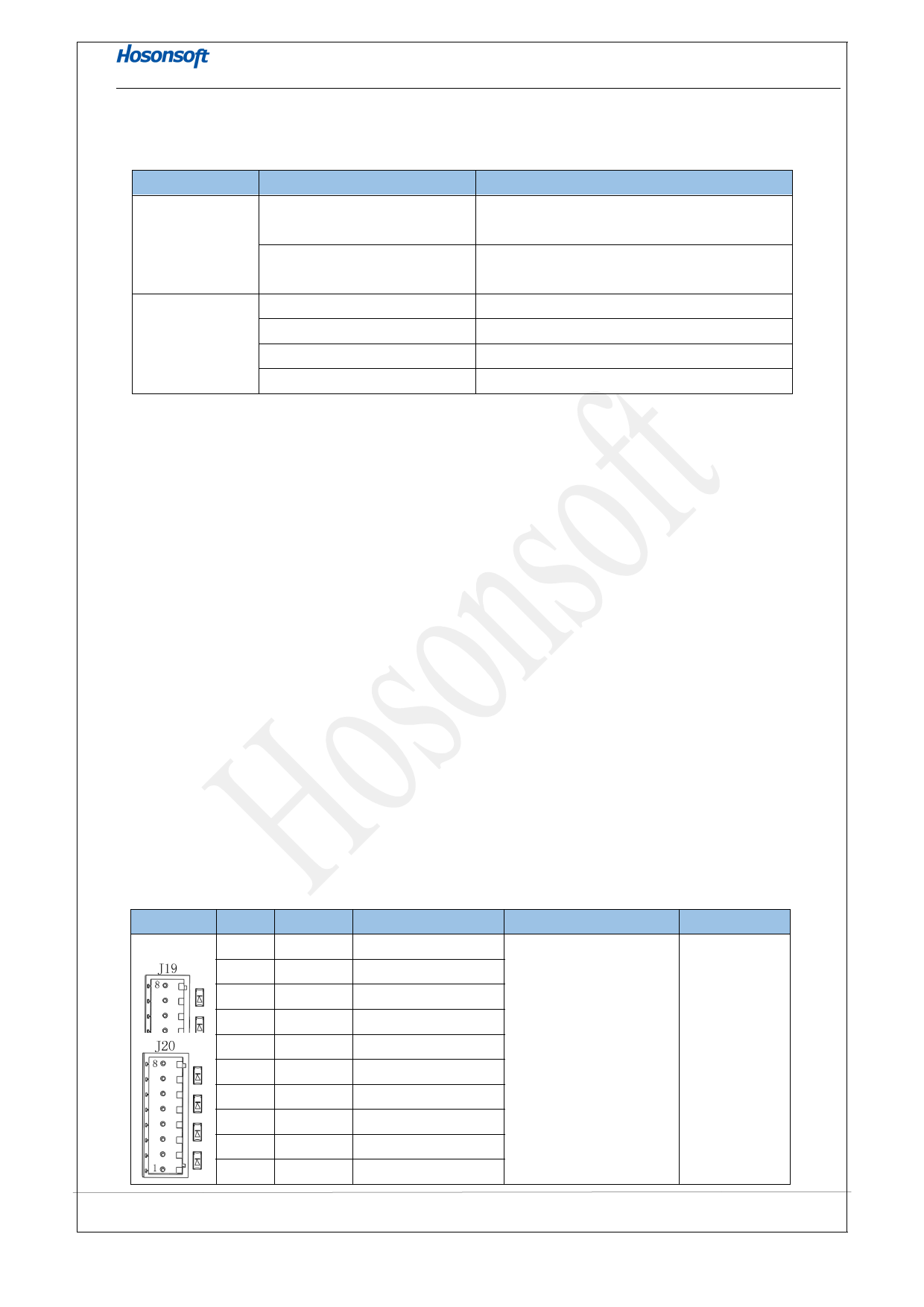

2.8.5 异常判断
HOSON MAB GLB N10
问题现象
可能原因
信号灯有状态
传感器接口位号不对
变化，初始化不
成功
传感器常开/常闭型号不对
信号灯无状态
变化，初始化不
成功
传感器线序不对
传感器损坏
传感器连接线断路
传感器供电电压大于 5V
状态排查
咨询供应商或者查看软件里面设置的接口
功能位号，并接入到正确的接口
选择正确的型号或者软件里面配置接口信
号为反向
调整理传感器线序
更换传感器
更换传感器连接线
更换传感器
2.9 通用输出接口
2.9.1 接口描述
可配置输出接口定义说明：
对于主板上通用输出接口处的丝印如果已经确认好接口功能，一般此接口不建议再配置成其他功
能，对于输出接口有第二功能的可在软件里面配置成第二功能,如供墨接口可更换为抽废墨墨泵接口、
测高阀接口、循环泵接口等。
HOSON MAB GLB N10 主板预留了 8 组 24V 通用信号输出接口（接口位号为 J18、J19）和 6 组通用
功率可调节输出接口（接口位号为 J20）,这三组输出接口都为共低电平驱动方式，以及 4 组共阳极 24V
驱动的功率信号输出口（接口位号为 J22)。根据需要，用户可把接口配置成相应的其他需要的功能。
2.9.2 接口定义
接口
引脚
J19_1
J19_2
J19_3
J19_4
J19_5
J19_6
J19_7
J19_8
J20_1
J20_2
信号
SO1
GND
SO2
GND
SO3
GND
SO4
GND
SO5
GND
说明
SO1 组信号输出
功率地
SO2 组信号输出
功率地
SO3 组信号输出
功率地
SO4 组信号输出
功率地
SO5 组信号输出
功率地
引脚功能
线材
可配置引脚， UV 灯信 0.3MM2
号控制接口
多芯电缆线
