X 轴原点限位开关损坏
2.5 步进电机驱动接口
2.5.1 接口描述
HOSON MAB GLB N10
更换限位开关或者限位开关线
支持电机类型
HOSON MAB GLB N10 主板预留了 2 组 42 步进电机驱动器和 1 组 57 步进电机驱动器，可直接免驱动
器支持 2 组电流 2A 以下 42 步进电机和 1 组 4 以下的 57 步进电机，接口位号为：J14、J15、J16.
接口不支持热插拔功能，禁止在上电以及电机运行的过程中插拔连接器。

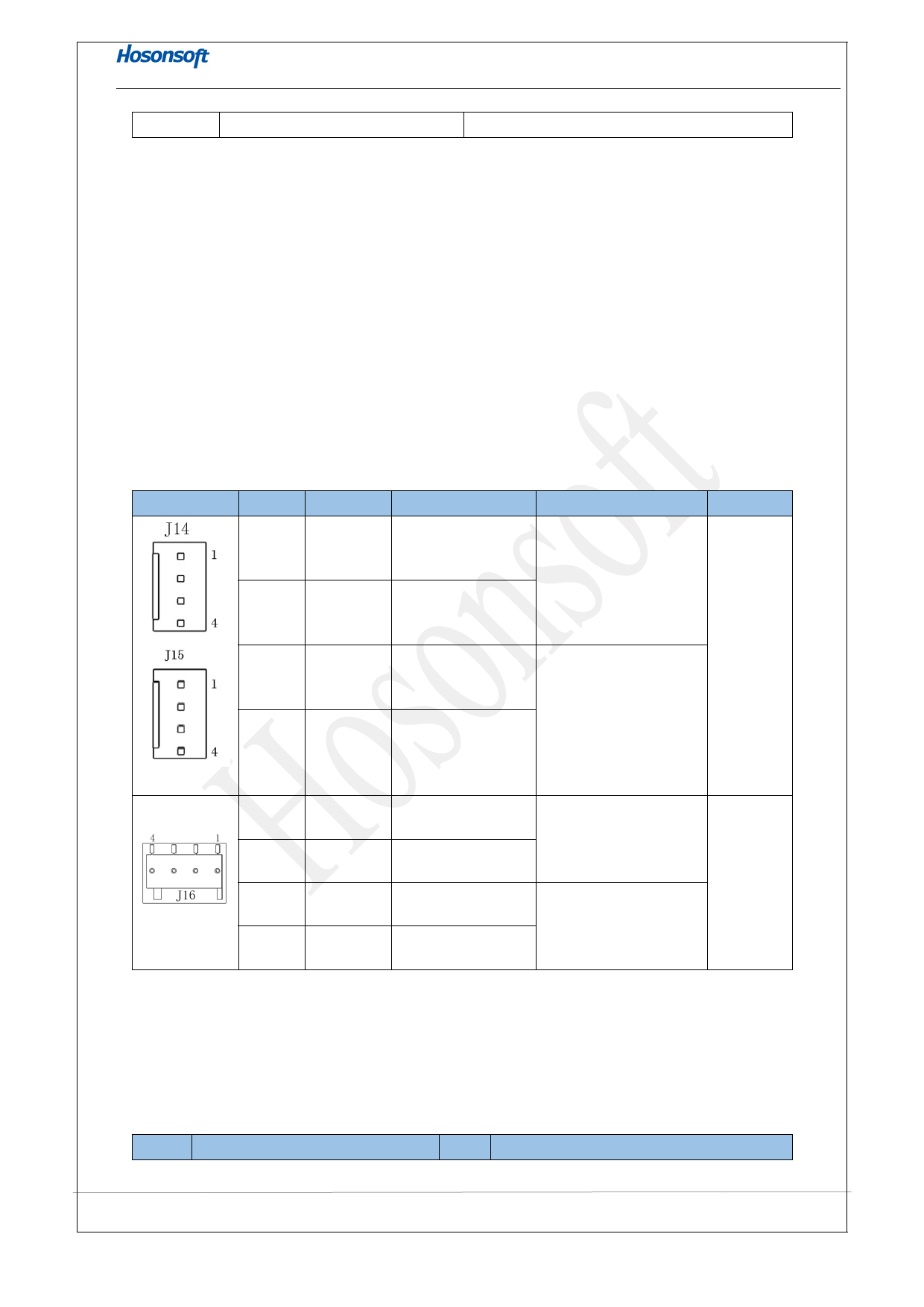

2.5.2 接口定义
接口
引脚 信号
1
B+
2
B-
3
A-
4
A+
说明
B+相输出
B-相输出
A-相输出
A+相输出
引脚功能
线材
电机 B 相绕组功率输
出
0.3MM2 线
电机 A 相绕组功率输
材以上
出
1
B+
2
B-
3
A-
4
A+
B+相输出
B-相输出
A-相输出
A+相输出
电机 B 相绕组功率输
出
0.5MM2 线
电机 A 相绕组功率输 材以上
出
2.5.3 电气参数
说明
42 步进电机
专业工业打印解决方案供应商
单位 备注
第 24 页 共 53 页
