HOSON MAB GLB N10
主板
PUL+
5V
PUL
PUL-
驱动器
5V
DIR+
DIR
DIR-

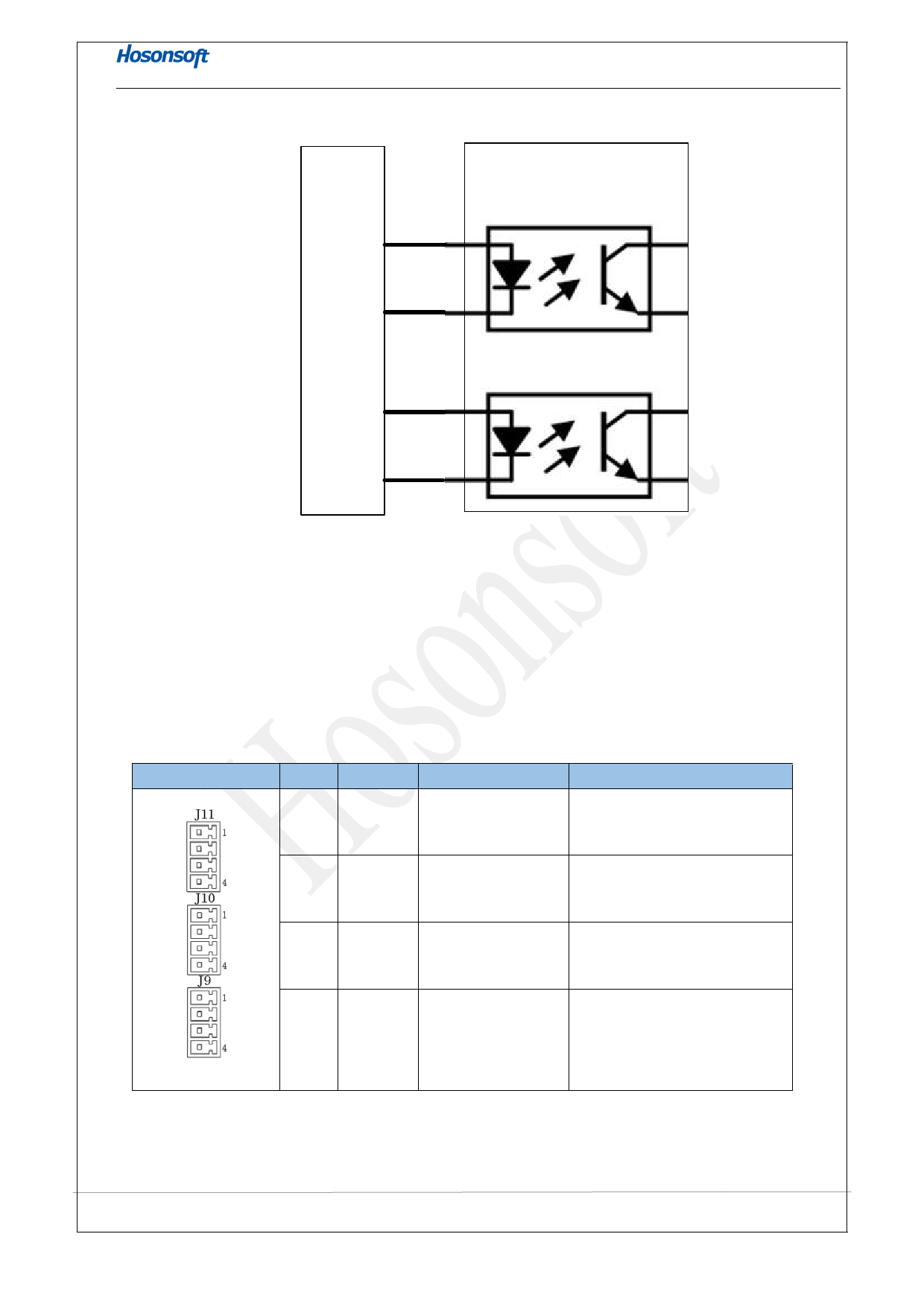

共阳极集电极控制信号接口接线图
2.4.2 接口定义
集电极脉冲信号输出接口
接口
引脚 信号
1
5V
2
DIR
3
PUL
4
5V
说明
5V 电源
方向输出信号
脉冲输出信号
5V 电源
引脚功能
信号正端
驱动器的方向脉冲信号输出
驱动器的速度脉冲信号输出
信号正端
