HOSON MAB GLB N10
1个PAP-05V-S品牌JST
5个SPHD-002T-P0.5品牌JST
RXB+
1
橙
双绞线
RXB-
2
橙白
双绞线
1个PAP-05V-S品牌JST
5个SPHD-002T-P0.5品牌JST
橙
1
TXB+
橙白
2
TXB-
TXB-
TXB+
3
绿
双绞线
4
绿白
绿
3
双绞线
绿白
4
RXB-
RXB+
GND
5
1个OT2.5-3
蓝白
蓝白
屏蔽网
屏蔽网
拖链专用千兆网线
PVR-STP
5
GND
1个OT2.5-3
主板
喷车板

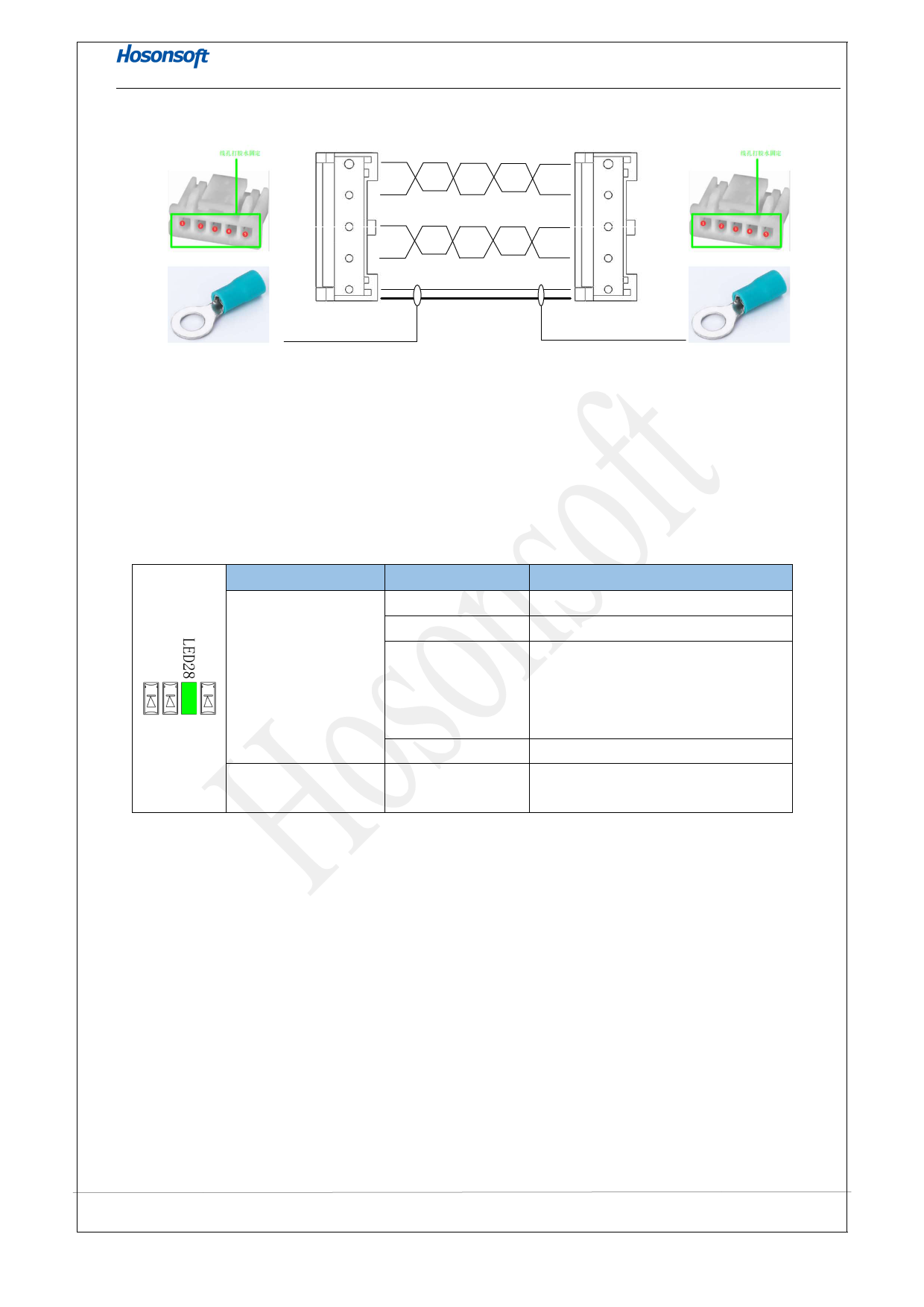

2.3.4 状态检查及异常判断
电缆通信连接状态确认如下：当主板上面（LED28）LINK 灯持续点亮时，表示主板与喷车板的通
信建立连接正常。当出现 LED8(LINK 灯）闪烁，或者不亮的情况，可以参考以下异常状态表来判断：
问题现象
可能原因
状态排查
主板未通电
确认主板供电是否正常
主板电压异常
确认主板 ERROR 灯是否点亮
LED28(LINK 灯）不
亮
光纤跳线或者电
缆跳线断裂或者
线序不正确
更换光纤跳线的顺序
检查电缆线是否有断裂或者接触不
良好
检查电缆线线序是否正常
固件不匹配
更换正确的固件
LED28(LINK 灯）闪
烁
固件不匹配
更换正确的固件
2.4 电机脉冲控制
RS422 脉冲信号控制接口适用于电机功率较大，转速较快以及对移动精度要求比较高的场合，通过
发送脉冲信号到外部的驱动器，可以使电机与驱动器形成半闭环效果，提高打印精度及走步精度。
2.4.1 接口描述
HOSON MAB GLB N10 主板预留了可配置的 3 组共阳极集电极控制信号输出口，接口示意图如下：
