2.2 喷车板供电电源
2.2.1 电源接口描述
HOSON MAB GLB N10
HOSON MAB GLB N10 主板预留了 2 片 20PIN 间距 1.0MM 的 FFC 插座，用于给喷车板供电，当需要使
用扁平线给喷车板供电时，对应的接口为 J2 和 J3，J2 和 J3 接口定义相同，可根据喷头数量选择接一
条或者二条扁平线。，当喷头数量大于 2 个时，建议采用 2 条 FFC 扁平线。当采用外置电源线给喷车
板供电时需采用高柔电缆拖链线。
供电电压及供电要求：
扁平线 J2 和 J3 的供电输入为主板的总电源输入接口 J1 通过二组二极管分别提供 42V 和 24V 电压。
当使用 J2 和 J3 插座为喷车板供电时，J1 接口供电输入范围须满足为 42V±1%和 24V±10%，
线材要求

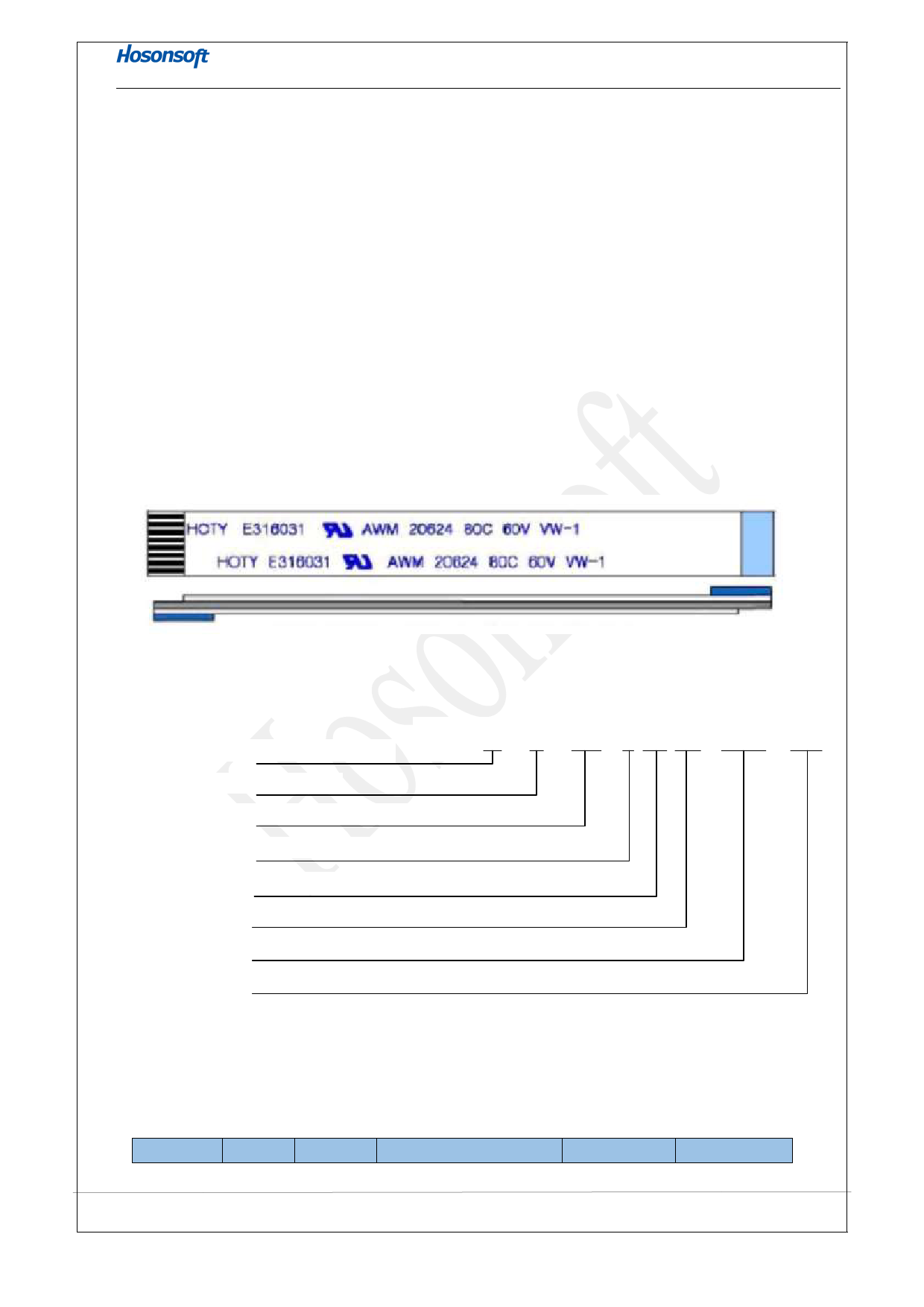

当使用扁平线为喷车板供电时，扁平线的规格为：1.0 X 20 X 3000 X B(4/4/8/8) (0.035 X 0.30)，
线材长度根据实际机器长度配置
间距为1.0MM
1.0 X 20 X 3000 X B(4/4/8/8) (0.035 X 0.30)
针数为20
线材长度为3000MM
型号为B（表示为异向，且补强板贴在绝缘胶纸上）
剥皮长度为4MM
补强板长度为8MM
导电材料厚度0.035MM
扁平线厚度为0.3MM
2.2.2 接口定义
接口
引脚
信号
