HOSON MAB GLB N10
（图中绿色小框位置表示通电正常后的 LED 灯点亮位置）
主板供电及线材要求：
HOSON MAB GLB N10 主板功率电源接口采用二组独立二极管防反接电路保护，通过单组二极管平均
电流最大值为 5A，当负载电流接近 5A 时，会造成二极管工作发热，影响器件的稳定工作，缩短元件的
寿命，所以建议 24V 的负载平均电流分别在 4A 以下，即采用 0.5 mm2-1.5 mm2 截面积的导线给主板电源
接口供电。

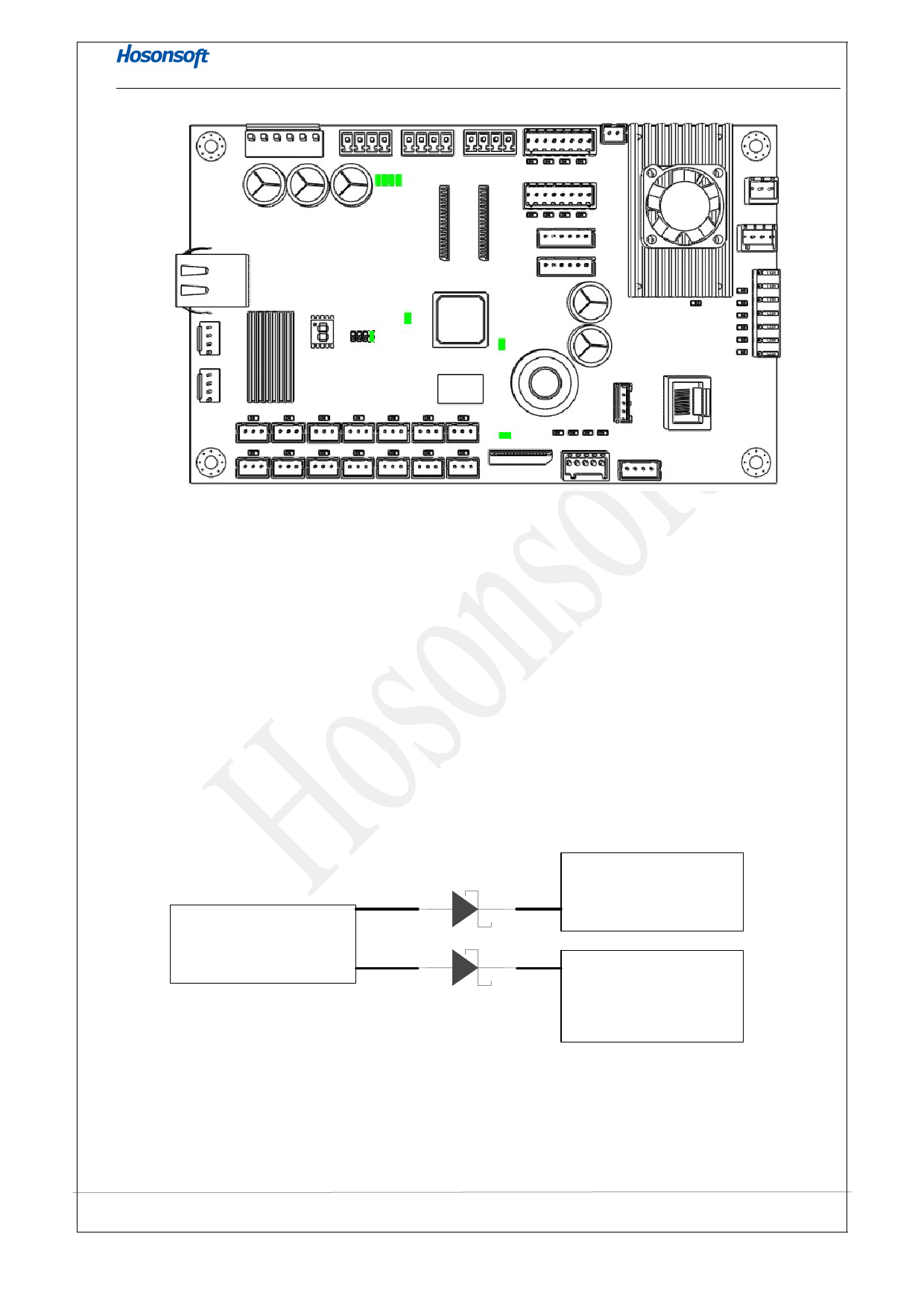

24V 功率电源分布供电示意图
24V功率电源输入
J17:直流有刷电机
J16:57步进电机接口
J18/J19/J20/J22:24V功率输
出口
J23-J36:5V/24V通用接口电
压选择端
J14/J15:42步进电机接口
