1.3.1
J15
输出 刮片电机输出口
J14
输出 升降电机输出口
通信
J8
千兆网通信接口
接口

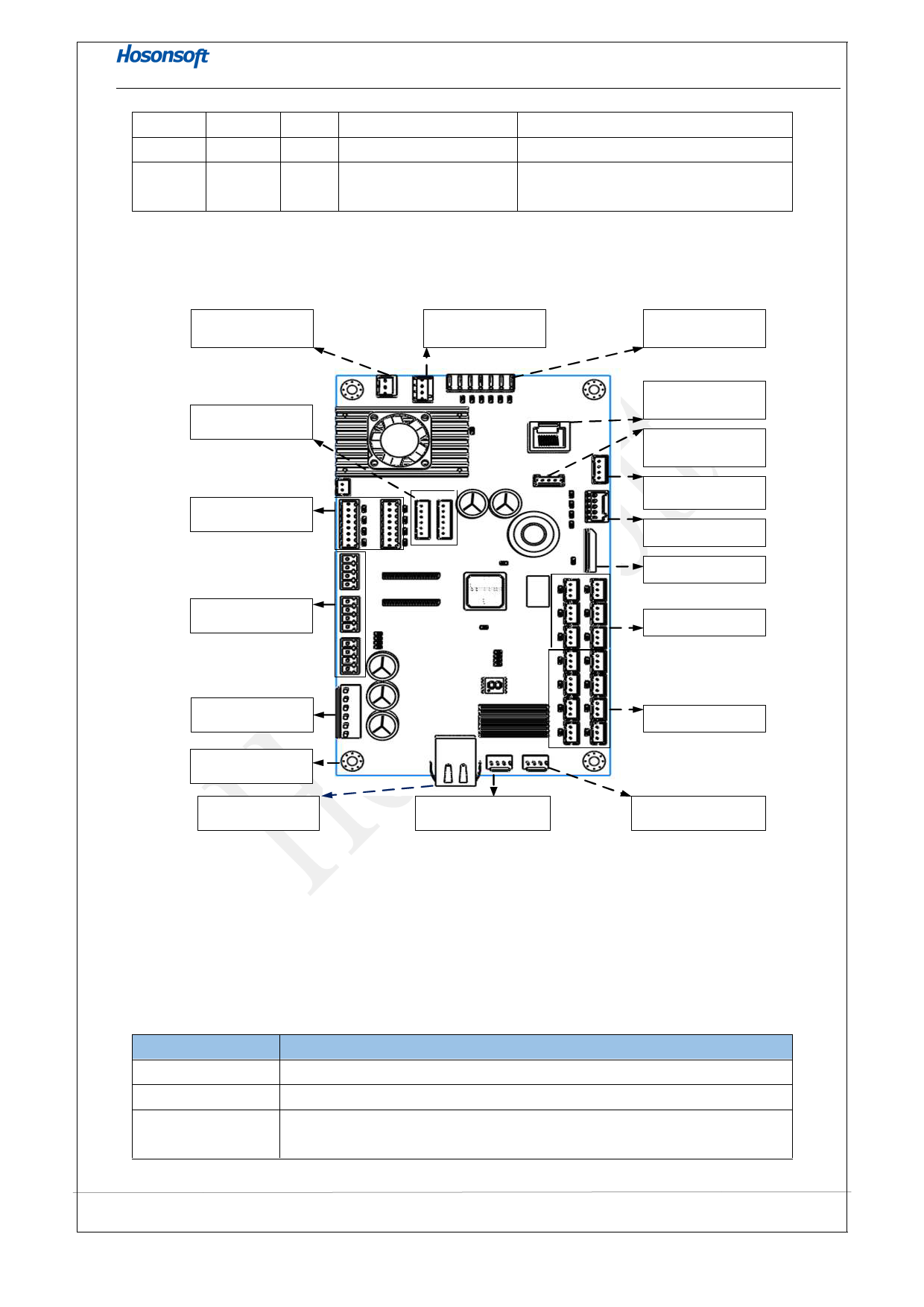

硬件接口布局示意图
HOSON MAB GLB N10
可连接墨栈刮片电机
可连接墨栈升降电机
电脑数据与主板的连接通道，用于传
输打印数据
X轴有刷电机-J17
码盘信号输入-
(J12-J13)
24V通用输出-(J19-
J20)
5V集电极备用脉冲
输出-(J9-J11)
Y轴步进电机-J16
24V功率输出-J18
网线版通信-U13
电缆版通信-J7
485信号通信-J37
三色灯输出-J22
按键板接口-JP1
5V通用输入-(J31-
J36)
电源输入-J1
接地点
千兆网通信-J8
升降电机-J14
电机限位-(J23-
J30)
刮片电机-J15
1.4 系统整体说明
1.4.1 系统框架
一套完整的喷墨打印系统包括：主板、控制面板、显示屏、喷车板、喷头小板等硬件系统，各部
分功能如下：
名称
功能
主板
接收打印软件传输的打印数据，并初始化外部电控制系统
显示屏/控制面板 快捷操作设备的运动及查看系统版本
喷车板
接收光栅信号，处理主板传输的打印数据，驱动模拟或者数字波形给
喷墨打印头，控制喷头出墨
